Како инсталирати соларни систем за монтажу баластног баластног система исток-запад?

[Припрема пре инсталације]

Ево листе ствари које треба да припремите пре инсталације:

Алати:

Одвијач: Користи се за чврсто затезање шрафова.

Мерна трака: Користи се да осигура да је носач у исправном положају.

Ниво: Користи се за потврду да је носач постављен хоризонтално.

Наш соларни баластни систем укључује следеће додатке:

Унапред монтирани носач за статив、Спајање шина и шина、Мид ЦлампИ крајња стезаљка, шинска стезаљка, обујмица за уземљење иУземљење Луг、Балласт Траи、М8*60 шестоугаони вијци и М8 прирубничка матица. Треба напоменути да морате сами да обезбедите цементне блокове.

Унапред монтирана подршка за статив

Раил Анд Раил Сплице

Средња и крајња стезаљка

Раил Цламп

Спојка за уземљење и уметак за уземљење

Баласт Траи

[1. корак]

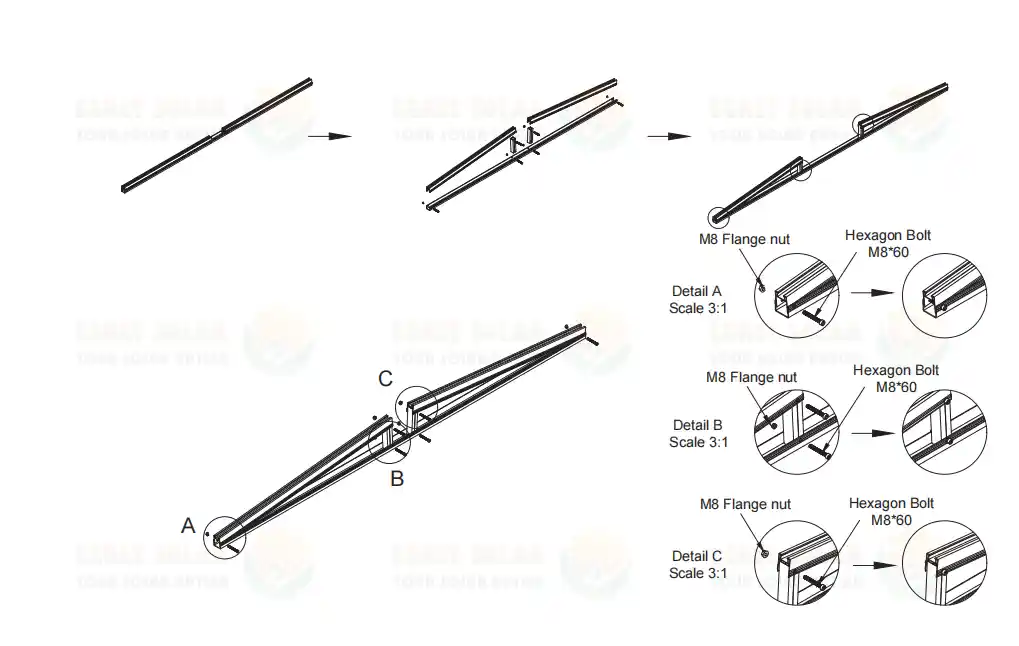

Расклопите претходно састављени држач и инсталирајте М8*60 шестоугаоне вијке и М8 навртке са прирубницама на тачке А, Б и Ц означене на доњем дијаграму да бисте причврстили држач статива.

[2. корак]

Према цртежима, унапред монтирани носачи статива у систему за монтажу на соларни равни кров су распоређени у интервалима од 2500 мм.

[Корак 3]

Поставите баластну ладицу у претходно монтирани носач статива, а размак између два баластна лежишта је приближно 1275 мм, као што је приказано на слици.

[4. корак]

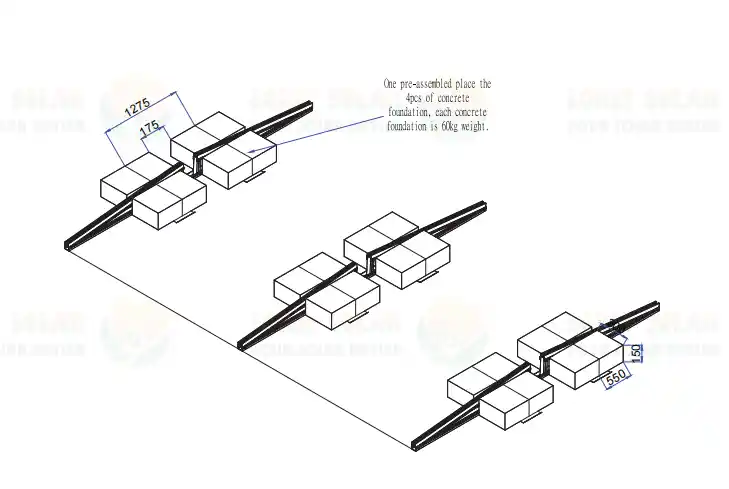

Поставите бетонски блок на баластну ладицу. Треба напоменути да један унапред монтирани носач статива треба да буде ослоњен на четири бетонска блока, а сваки бетонски блок мора да буде тежак најмање 60 кг. Димензије и положај цементних блокова у соларном систему за монтажу баластног баластног бетонског равног крова приказани су на следећој слици.

[Корак 5]

Следи поглед одозго на претходно састављени носач статива, баластну ладицу и бетонски блок након што су горе наведени кораци уградње завршени.

[Корак 6]

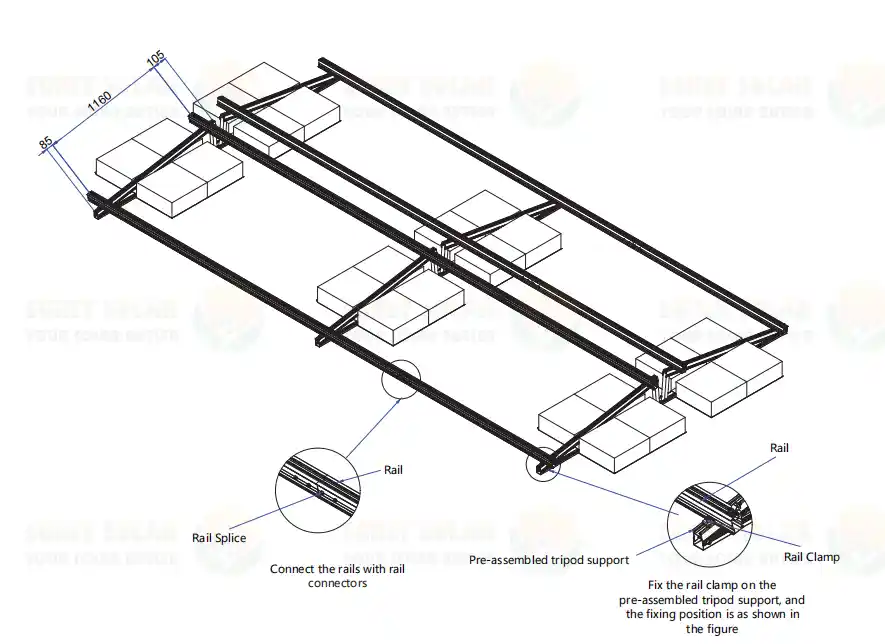

Повежите шине помоћу спојнице шине и причврстите стезаљке за шине на претходно монтирани носач статива, као што је приказано на слици.

[Корак 7]

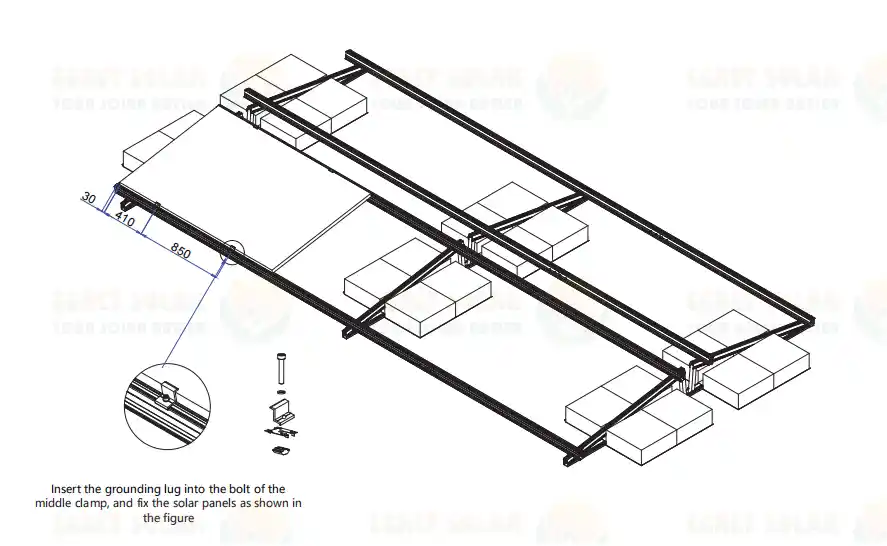

Поставите соларни панел на шину и уметните копчу за уземљење у вијак средње обујмице, као што је приказано на слици.

[Корак 8]

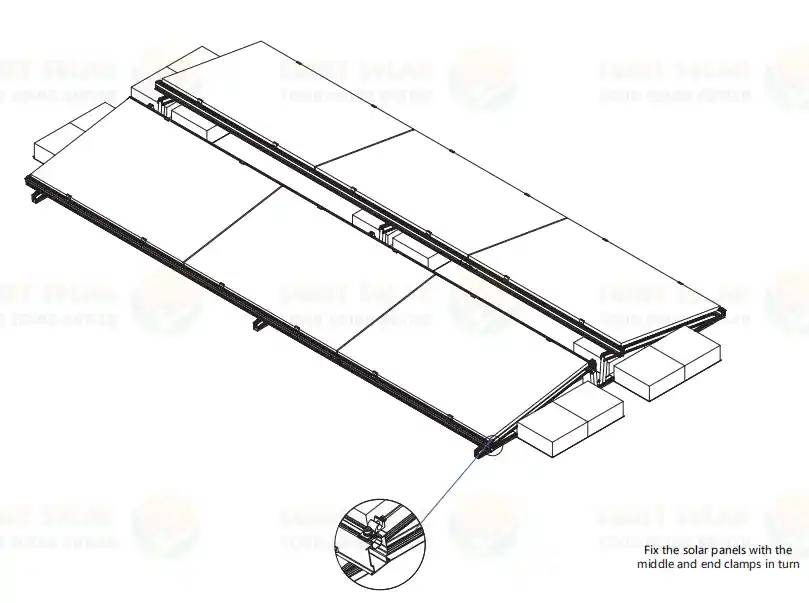

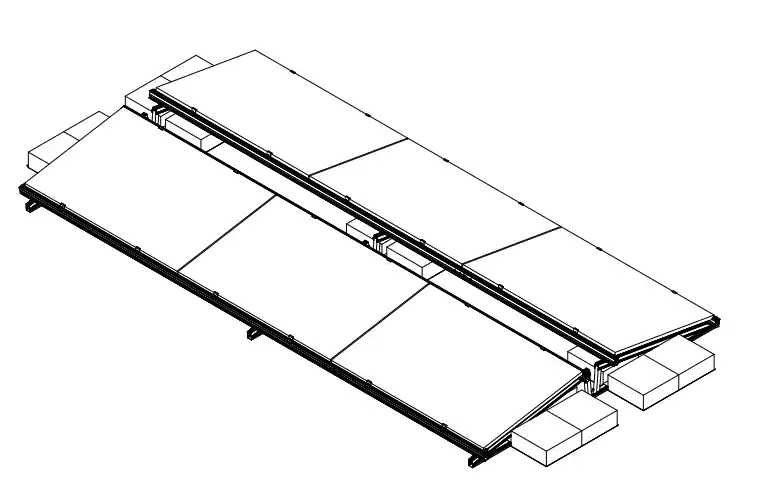

Поставите соларне панеле редом, а затим поставите средњу и крајњу стезаљку да бисте их причврстили, као што је приказано на слици. Овим је завршена инсталација целог система за монтажу са соларним баластом Исток-Запад.

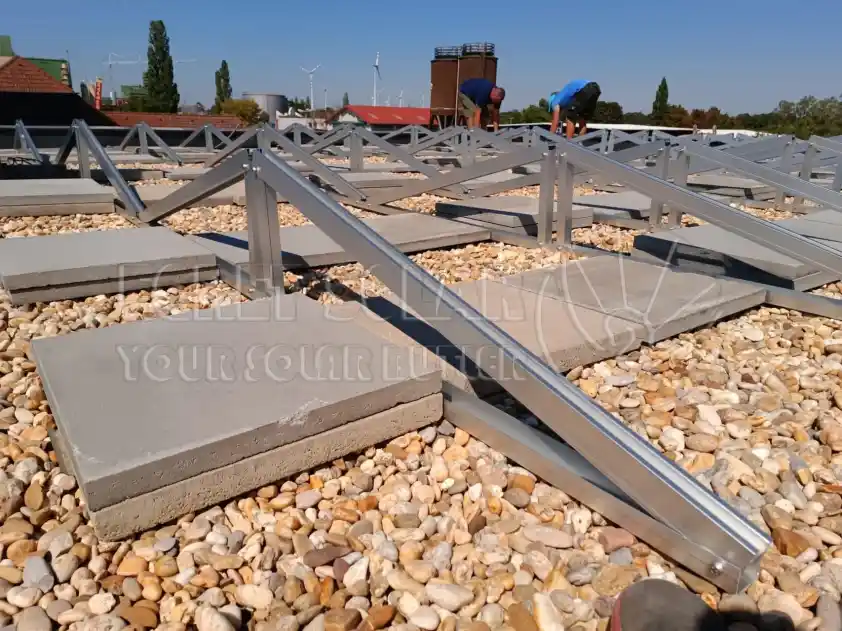

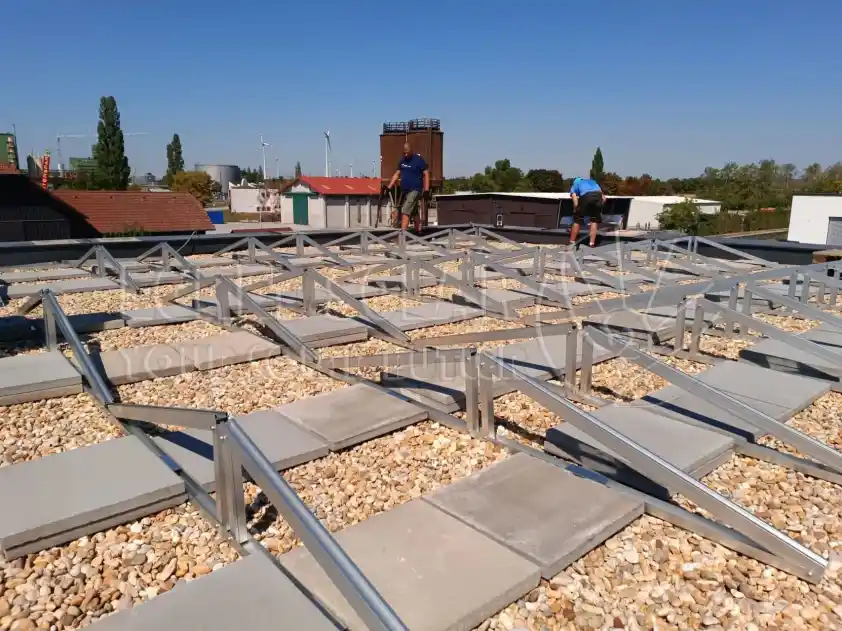

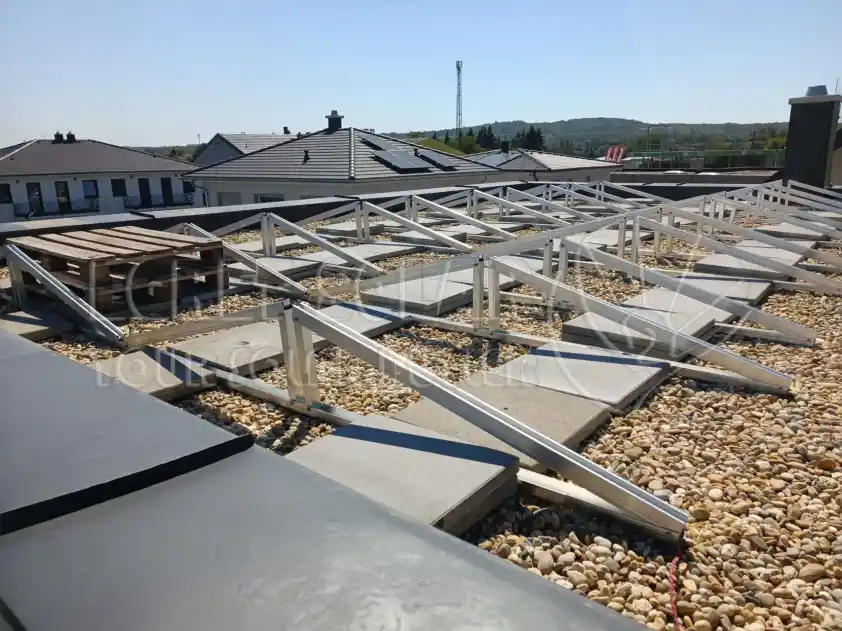

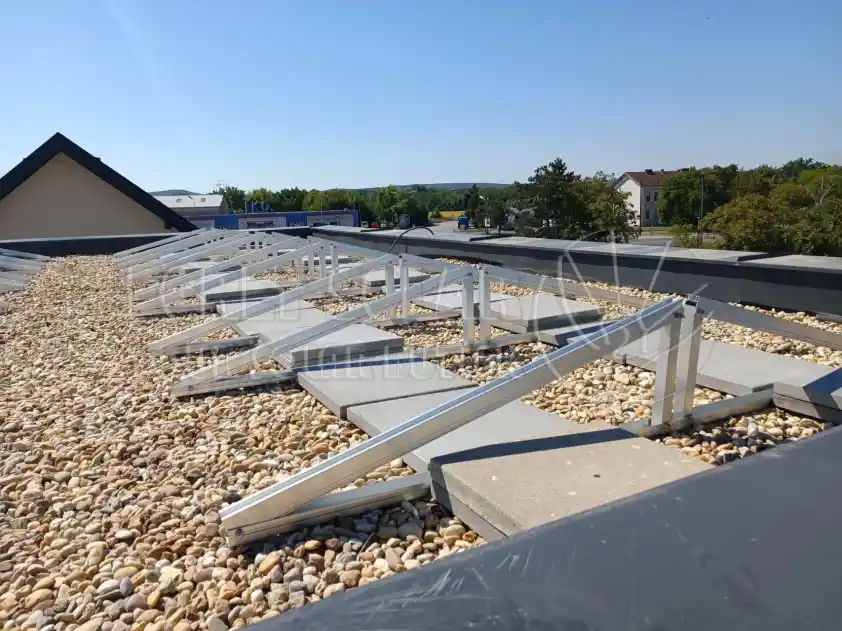

[Пример инсталације]
