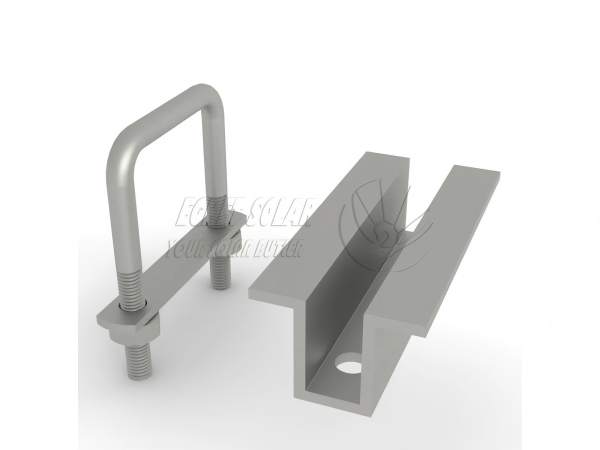

Дуал У Болт Соларна средња стезаљка

Соларна средња стезаљка са двоструким У завртњем Егрет се користи за фиксирање соларних панела са обе стране на средњој позицији између два суседна соларна фотонапонска панела. За разлику од обичне соларне средње стезаљке икрајња стезаљка, тело стезаљке је дуже, 80-100 мм, што резултира равномернијом расподелом силе и формирањем тампон структуре која спречава стискање и гребање фотонапонског алуминијумског оквира.

Стандардна дужина производа покрива 80-100 мм, а прихватају се и друге прилагођене дужине. Компатибилан је са главном дебљином фотонапонског модула од 30/35/40 мм на тржишту; Висина У-облика може се прилагодити тако да одговара различитим спецификацијама квадратних челичних главних греда.

ПАРАМЕТРИ ПРОИЗВОДА

Упутства за прилагођавање

Опција дужине алуминијумске стеге: 80 мм до 120 мм

Одговарајућа висина оквира ПВ панела: 30 до 40 мм

Ширина отвора У-вијака (погодно за правоугаоне главне греде): 40/60/80/100 мм, погодно за 40×60, 50×80, 50×100, итд.

У Пречник ПВ причвршћивача: обично М8 и М6

Ако је шина носача округла цев, можете користити заобљени вијак у облику слова У; Ако се користи челик у облику слова У, може се користитисоларна средња стезаљка са пластичном навртком .

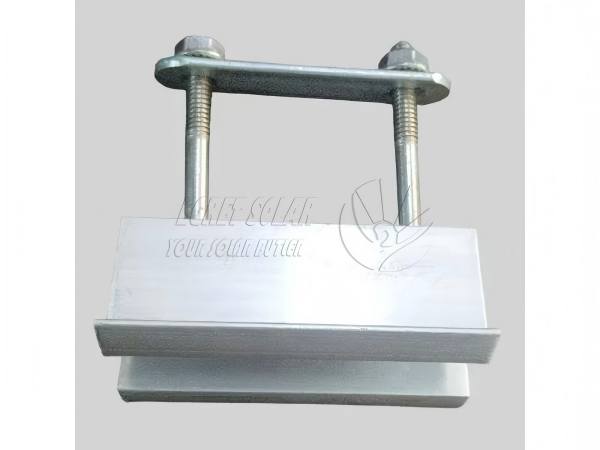

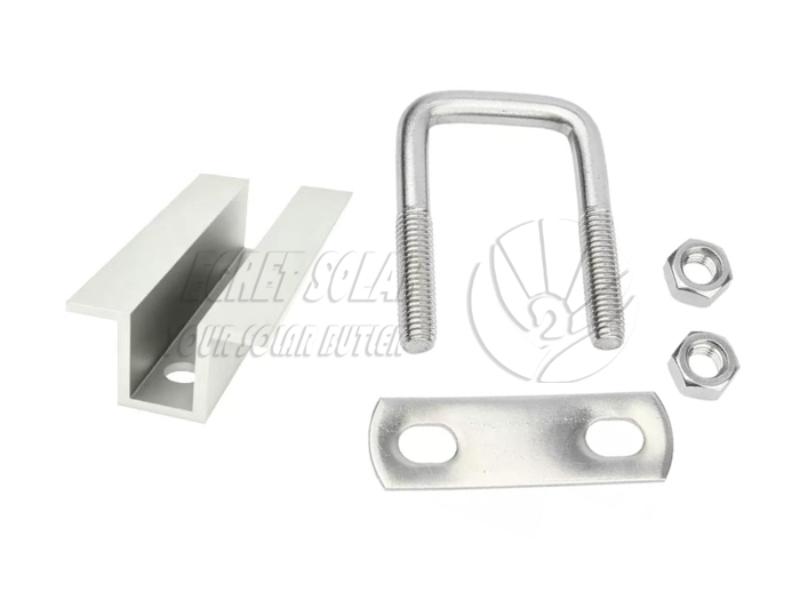

Укључене компоненте

Комплетан сет Пв стезаљки са У-вијцима се испоручује као сет, није потребна посебна куповина додатне опреме. Комплетан сет се састоји од следећег:

1.Алуминијумска средња стезаљка *1

( Ал6005-Т5 екструдирани профил од легуре алуминијума, анодизирана површина

2. Алуминијумска дуга плоча*1

(Алуминијумска стезаљка од истог материјала)

3.У-вијак *1:

(К235 челик топло поцинковани, интегрално савијен, отпоран на рђу и временске услове)

4. Равне подлошке *2

(Стандардни причвршћивачи топло поцинковани, против лабављења и клизања)

5. Навртке прирубнице или спољне шестоугаоне матице *2

Карактеристике У соларне средње стеге

Уравнотежена расподела напрезања, спречавање клизања панела

Велика површина споја између алуминијумске обујмице и рама соларног панела и шине обезбеђује равномерну расподелу напрезања у поређењу са уобичајеном средњом стезаљком, спречавајући померање панела под јаким ветровима и температурним флуктуацијама.

Дугорочна отпорност на корозију на отвореном

Двослојна стезаљка за соларну монтажу отпорна је на УВ зраке, кишу и киселу/алкалну корозију; У-завртњи су топло поцинковани, обезбеђујући рад без рђе током 15 година, чак и у обалним подручјима са високим садржајем соли и кишним јужним регионима, погодни за различита оштра спољашња окружења.

Одлична услуга након продаје

Наши производи користе висококвалитетне челичне основне материјале и имају поцинковани слој од 65 µм, што обезбеђује 25-годишњи радни век и 12-годишњу гаранцију.

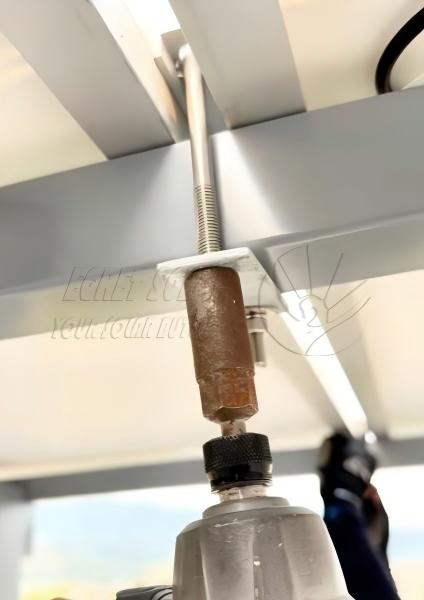

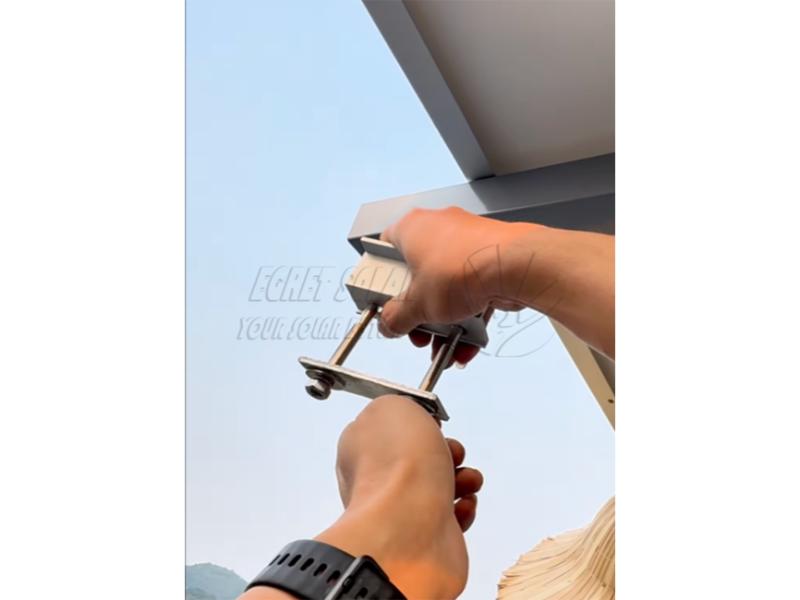

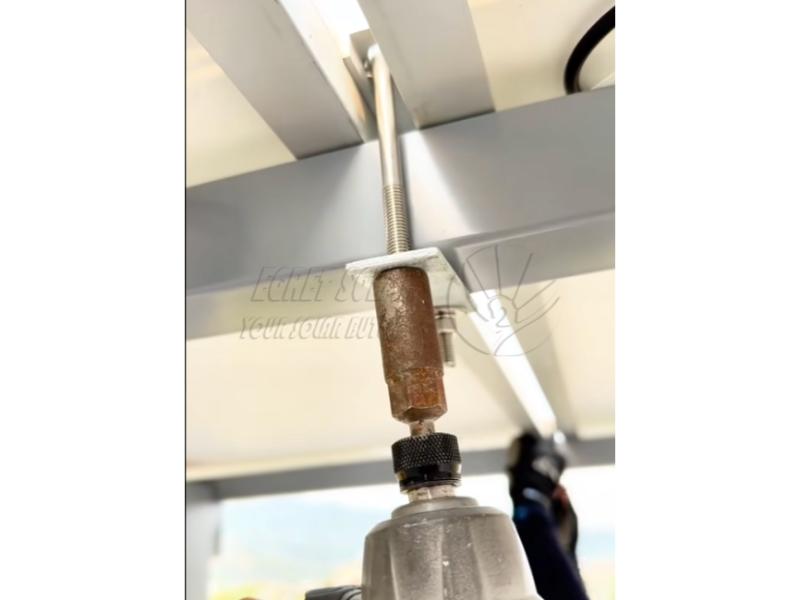

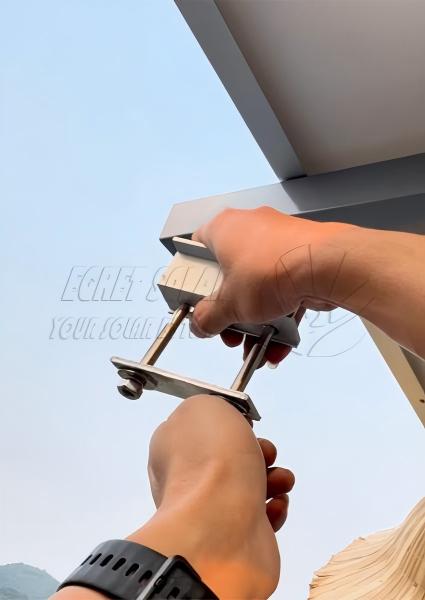

                                                                   Слика за инсталацију коју је обезбедио купац са Маурицијуса

ФАК

К1. На које греде квадратне цеви може да се учврсти У-вијк?

А1. Стандардни У-завртњи одговарају правоугаоним поцинкованим/ЗАМ челичним квадратним гредама. Ако ваш носач користи специјалне греде ширине/дебљине, можемо прилагодити висину У-вијака и ширину отвора према вашим цртежима.

К2. Да ли се ова стезаљка може користити у подручјима са великом количином соли у близини мора?

А2: Да. Соларна У средња стезаљка је отпорна на УВ зрачење и отпорна на киселе кише; вруће поцинковани затварачи пролазе 500-часовни тест сланом спрејом. За високо корозивна окружења као што су острва, цинк-алуминијум-магнезијум завртње се може надоградити, са веком трајања на отвореном од преко 20 година.

П3: Ако је окружење за инсталацију тешко, да ли имате било који препоручени систем уземљења који се може прилагодити овој средњој обујми?

О: Препоручујемо коришћење система зам квадратних цеви високе чврстоће, погодног за подручја са јаким снегом и ветром у Европи. Није потребно заваривање, повезивање и фиксирање се врши директно помоћу вијака, што чини инсталацију погодном.
